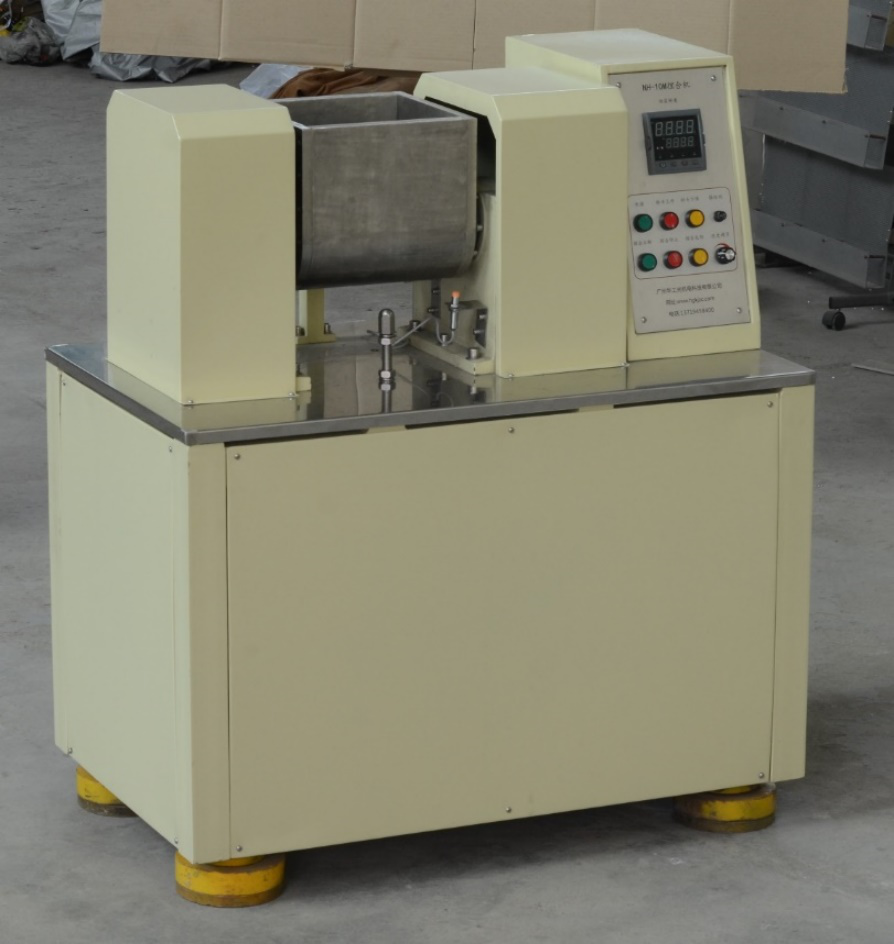

FNH-10L（M）型捏合機

一、 設備簡介

混合和捏合是擠條成型工藝流程中的重要工序，往往是保證生產高性能產品的關鍵。捏合是將粉體、水分和適量的助劑等充分混捏合成塑性較好濕料團，以確保後繼擠條的順利擠出以及成品的表麵致密、均勻、光滑，從而提高擠出物的綜合質量。

整機由雙捏合轉子（捏合軸）、捏合室（料鬥）、翻缸機構、翻蓋機構、傳動機構、減速電機、機架和控製裝置等組成。

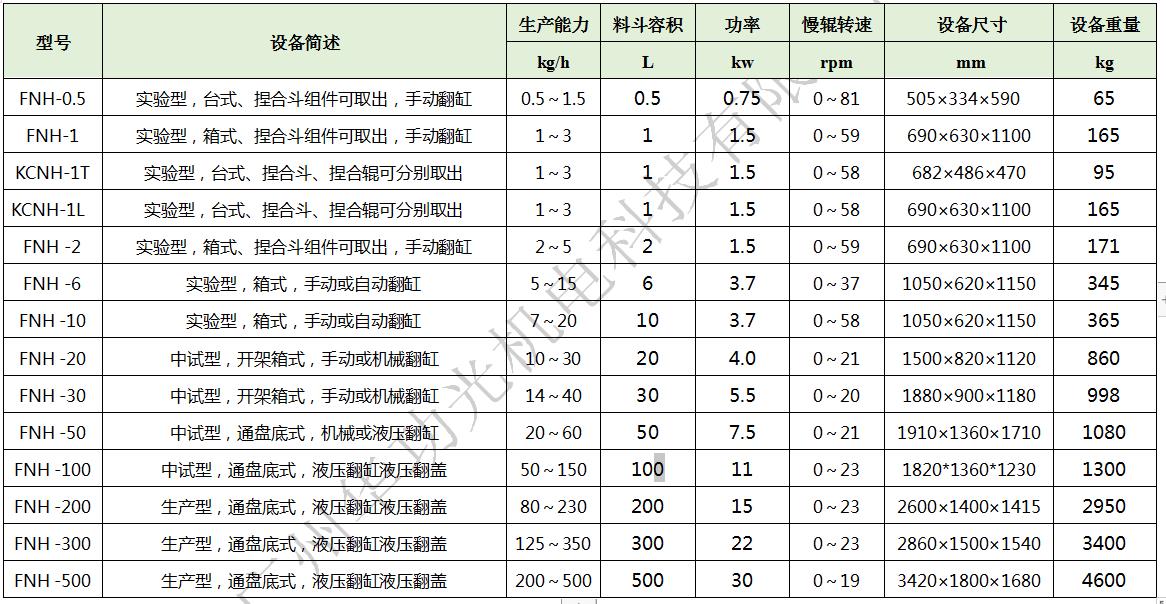

我公司生產的實驗型粉體捏合機標準型包含NH-0.5、NH-1、NH-2、NH-6、NH-10五個係列，是專門針對催化劑、吸附劑、添加劑及其他粉料的實驗室製備和小規格生產而專門研製的小型粉體捏合設備，與傳統捏合機相比專業性強，捏合效果有明顯提升。適於化工、醫藥、食品等行業的科研部門及小型生產企業選用。

二、 設備特點

1 本機專用於催化劑、吸附劑、添加劑及其他粉料的實驗室製備工藝研究和小規格生產。行業針對性強，適用範圍廣，適合於實驗室科研使用。

2 整體箱式結構。整機發運，接電即可使用，無需安裝地腳，帶腳輪方便移動。

3 采用整體機箱結構，電器電板置於工作台麵，所有機械傳動部件安裝於工作台下的機箱內部，工作台麵及電器麵板采用304不鏽鋼製造。

4 W形捏合鬥，Z型（西格瑪型）雙捏合輥，上出料，透明蓋體，L型為手動機械助力翻缸，M型為機械自動翻缸。

5 根據粉體特性專門設計的捏合結構，主、從動捏合輥部分重合相交，使兩輥之間產生擠壓作用，明顯區別於傳統捏合機，大幅提高捏合質量。

6 采用1: 2差比傳動，使兩轉子產生的擠壓、剪切和翻搗作用更明顯。

7 為配合粉體的特性，捏合輥與捏合鬥間隙小於0.15mm，遠小於傳統捏合機。

8 兩輥采用微機設計西格瑪型三維曲麵，保證兩輥重合部分充分擠壓，進一步提高捏合質量。

9 采用變頻無級調速，實時顯示捏合轉子的實際轉速，可根據不同物料進行調整，便於數據對比與交流。

10 與物料接觸零件按需選用特定牌號不鏽鋼材料，捏合鬥及捏合輥整體鍛造，剛性好，抗腐蝕，保證較大的捏合力。

11 充分發揮我廠金屬材料及熱處理方麵的優勢，根據用戶物料提供多種不同材質的捏合缸體和捏合輥，在保證抗腐蝕性的前提下，大幅提高損耗件的使用壽命，降低用戶使用成本。

12 采用骨架油封密封，密封性能好。

13 P型捏合鬥密封，可保持捏合鬥內的壓力或真空。

14 E型捏合鬥帶油浴夾套，電加熱及恒溫溫控係統，可對捏合鬥進行恒溫加熱。

三、 主要技術規格

1 料鬥容積：       10L

2 生產能力：       7～20 kg/h（以堆比0.6的氧化鋁粉為數據基準）

3 捏合輥回轉直徑： 124m，Z型（西格瑪型）雙軸

4 電機功率：    3.7 KW

5 捏合輥軸轉速：      0～37 /0～74 RPM，Z型，316不鏽鋼

6 捏合輥輥轉比：      1:2

7 輥鬥間隙：       小於0.15 mm

8 捏合鬥出料角：   不小於102 度

9 承受最大壓力：  0.3MPa

10 工作台麵高度：  720 mm

11 電源參數：   380 V，50 Hz

12 外形尺寸：   1050×620×1150 mm

13 整機重量：   約365Kg

14 保護機構：   三重保護（超壓保護、電路保護、機械傳動鏈保護）

15 實時顯示捏合輥轉速、電機功率、夾套溫度（E型）、捏合鬥壓力（P型）。
